Es un dispositivo electromecánico cuya función principal es la de conectar y desconectar circuitos eléctricos bajo condiciones normales o de falla. Adicionalmente se debe considerar que los interruptores deben tener también la capacidad de efectuar recierres, cuando sea una función requerida por el sistema.
| Informacion General | |
|---|---|
| Características técnicas de acuerdo a norma | NRF-022-CFE-2010 |
| Marca | SIEMENS |
| Tipo | Tanque Muerto |
| Modelo | SPS2-145kV |
| Informacion de construcción | |
| Cantidad de polos | 3 |
| Cantidad de accionamientos | 1 |
| Cantidad de unidades rustoras por polo | 1 |
| Nivel Sísmico (de acuerdo a IEC) | 0.3 g (Moderado AF3) |
| Máxima velocidad del viento | 122 Km/h |
| Altura máxima de instalación | Hasta 1,000m |
| Temperatura ambiente máxima/mínima | -25°C hasta 40°C. |
| Capacidad de asilamiento | |
| Tensión nominal | 123 kV |
| Tensión de diseño | 145 kV |
| Frecuencia | 60 Hz |
| Tensión nominal a impulso por rayo (BIL 1,2/50 ms) | |
| -Fase a tierra y entre los polos | 550 kV |
| -A través del interruptor abierto | 550 kV |
| Tensión de aguante nominal a la frecuencia del sistema | |
| -Fase a tierra y entre los polos | 230 kV |
| -A través del interruptor abierto | 230 kV |
| Tensión de aguante nominal a impulso por maniobra | |
| -Fase a tierra y entre los polos | N/A |
| -A través del interruptor abierto | N/A |
| Aislador | |
| Material | Porcelana |
| Color | Marrón ó Gris |
| Tipo de terminales de alta tensión | NEMA |
| Distancia de fuga | 25 mm/kV f-f |
| Distancia de fuga total | 3075 mm |
| Gabinete de Control | |
| Grado de protección de los gabinetes | IP 55 |
| Color | GRIS |
| Medio de extinción | |
| Medio de extinción del arco | SF6 |
| Presión nominal del SF6 a 20°C | 6.0 bar |
| Presión de alama de pérdida de SF6 a 20°C | 5.2 bar |
| Presión de bloqueo a 20°C | 5.0 bar |
| Cantidad de densímetros | 1 |
| Pérdida de gas SF6 anual (máx.) | <0.5 % |
| 1 Capacidad de interrupción | |
| Corriente nominal | 1250 A |
| Corriente nominal de apertura, en caso de corto circuito. | 31.5 kA |
| Duración máxima de corto circuito | 1 s |
| Frecuencia nominal | 60 Hz |
| Ciclo de trabajo nominal | O – 0.3s– CO – 3 min. – CO |
| Corriente nominal de cierre en cortocircuito | 81.9 kA |
| Factor de apertura del primer polo que abre | 1.5 |
| Corriente nominal de apertura en oposición de fases | 7.875 kA |
| Unidad de control | |
| Tensión de control | 125 Vcc |
| Tensión de calefacción | 127 VAC |
| Tensión del motor | 220 VAC |

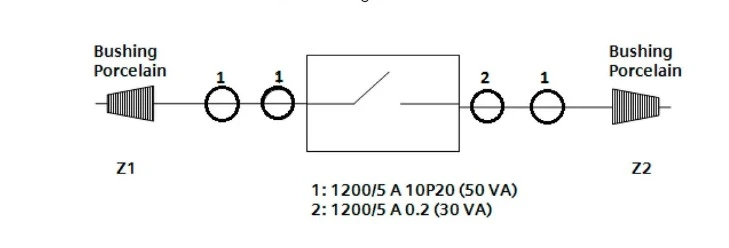

| Transformadores de corriente | |
| Protección | SI |
| Clase y tipo | 1200/5A 10P20 (50VA) |
| Disposición lado fuente | 2 por polo 1 por polo SI |
| Disposición lado carga | |
| Medición | |
| Clase y tipo | 1200/5A 0.2(30 VA) |
| Disposición lado fuente | N/A |
| Disposición lado carga | 1 por polo |
| Alcance del suministro por interruptor | |
| 6 conectores de línea bimetálicos rectos mecánicos para recibir un conductor Por fase de Al ó Cu de 250-900 KCM ó ACSR 4/0-795. | |
| 2 Conectores de puesta a tierra para recibir cable de cobre 4/0 AWG. | |
| Manual de instalación, operación y mantenimiento adjunto al Interruptor. | |
| Protocolos de prueba de Siemens fábrica Querétaro. | |
| Estructuras soporte galvanizadas para garantizar una altura de de 2.3 entre la parte inferior del aislador y piso terminado. | |
| Se incluye una carga de gas SF6 suficiente para el primer llenado. | |
