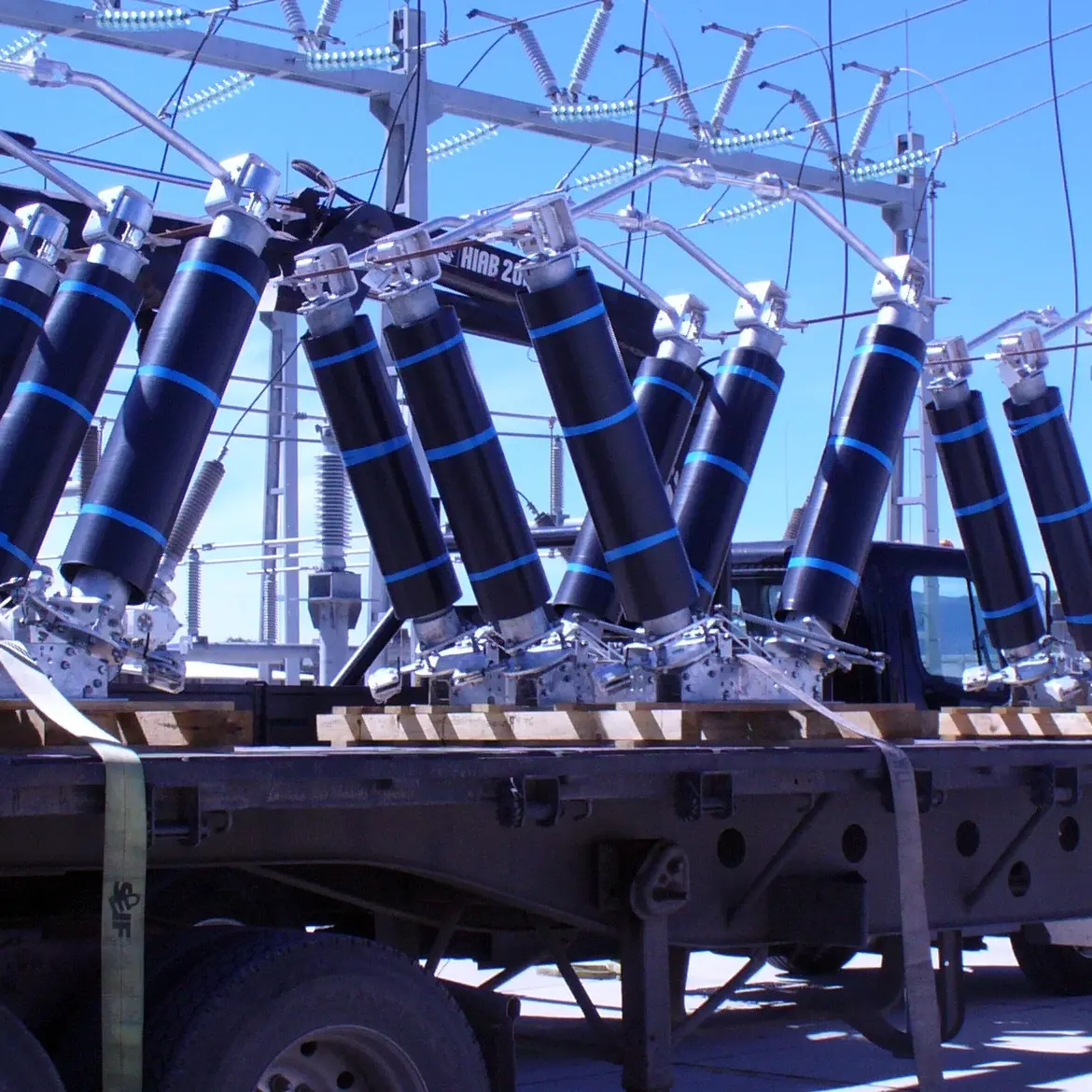

Cuchillas Desconectadoras de Apertura Lateral Central Tipo V

Cuchillas Desconectadoras de Apertura Lateral Central Tipo V

Proporcionan una separación visible de aislamiento de las secciones de línea y del equipo, para garantizar condiciones seguras durante su mantenimiento y reparación.

Las cuchillas desconectadoras tripolares DRV son del tipo de apertura lateral central y posición de aisladores en “V”. De operación en grupo sin carga, con o sin puesta a tierra y mecanismo de accionamiento manual o motorizado. Su montaje puede ser horizontal o vertical. Tensión nominal de diseño desde 72.5 hasta 170kV. Corriente nominal desde 800 hasta 2000 A. Nivel básico de aislamiento al impulso por rayo (NBAI) desde 450 hasta 750kV. Para tensiones de diseño arriba de 123kV puede suministrarse con cuchilla de puesta a tierra según se requiera.

Normas internacionales: IEC-62271-102, IEC-60694
Normas Nacionales: NMX-J-564/102-ANCE
Especificaciones: CFE V4200-25, CFE V4200-12

Solicitar Más Información

Especificaciones

Código R3 Descripción Piezas Por Empaque
335254 Cuchilla DRV 550-1250 1
335255 Cuchilla DRV 550-1250 1
379334 Cuchilla DRV 750-1600 1
335253 Cuchilla DRV 450-1250 1
376264 Cuchilla DRV 550 2000A 1
Catálogo IUSA Descripción corta CFE Tensión nominal de diseño del equipo Vn kV eficaz Cerrada a tierra y entre polos Abierta a través de la distancia de asilamiento Cerrada a tierra y entre polos Abierta a través de la distancia del aislamiento Corriente Normal De corta duración Valor cresta
DRV-550-800 CSV-550-3-123-800-H/V 123 550 630 230 265 800 25 65
DRV-550-1250 CSV-550-3-123-1250-H/V 123 550 630 230 265 1250 31.5 81.9
DRV-650-800 CSV-650-3-145-800-H/V 145 550 630 275 315 800 25 65
DRV-650-1250 CSV-650-3-145-1250-H/V 145 550 750 275 315 1250 31.5 81.9
