Proporcionan una separación visible de aislamiento de las secciones de línea y del equipo, para garantizar condiciones seguras durante su mantenimiento y reparación.

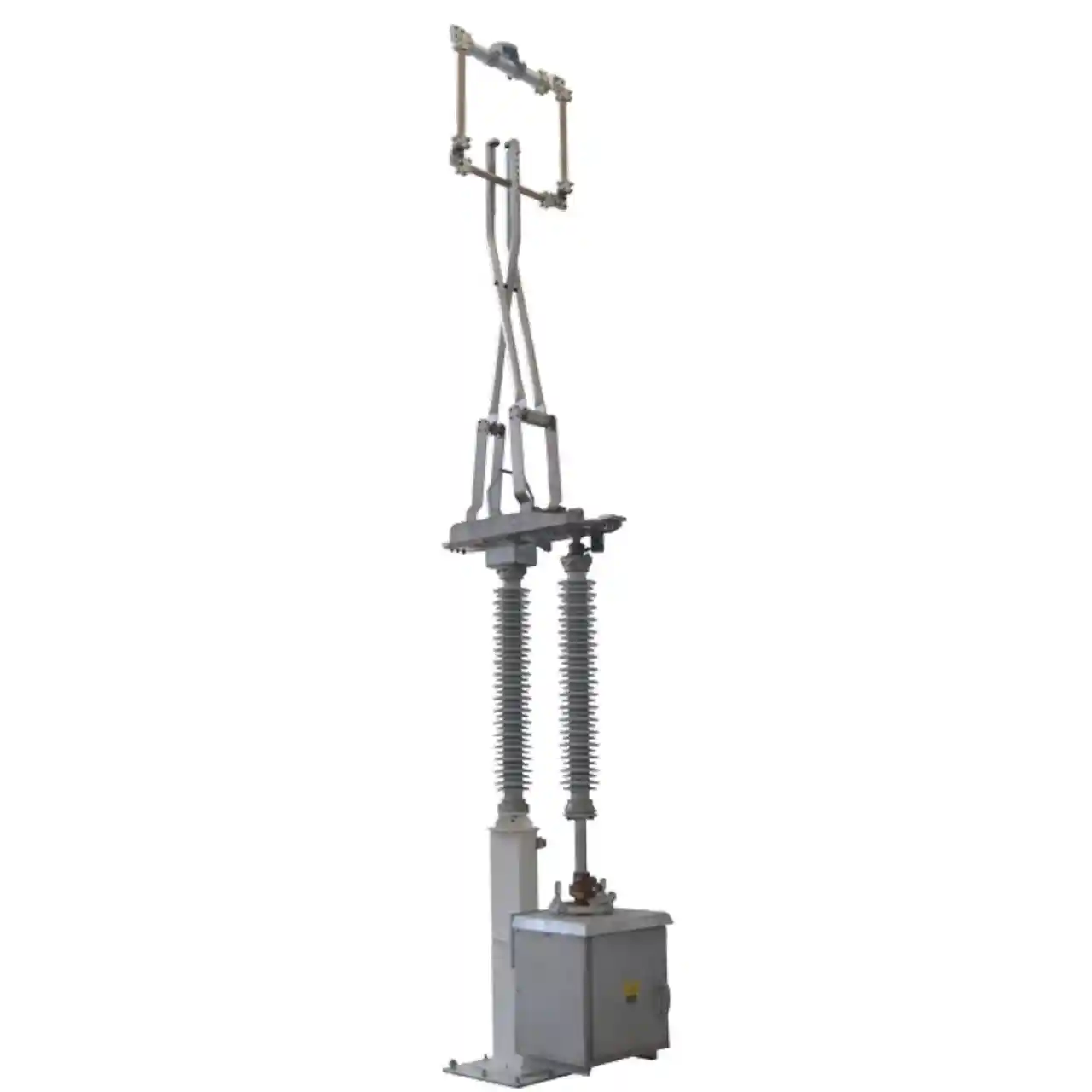

Las cuchillas desconectadoras tripolares tipo pantógrafo cuentan con mecanismo de operación por polo y accionamiento controlado.
Su montaje es únicamente horizontal.
| Características | SP-123-550 | SP-123-650 | SP-245-1050 | SP-245-1175 | SP-420-1425 | SP-420-1550 | ||
|---|---|---|---|---|---|---|---|---|
| Tensión nominal del sistema (kV) | 115 | 115 | 230 | 230 | 400 | 400 | ||
| Tensión máxima de diseño (kV) | 123 | 123 | 245 | 245 | 420 | 420 | ||
| Tensión de aguante nominal al impulso por rayo | De fase a tierra y entre fases con la cuchilla cerrada (kV) | 550 | 650 | 1 050 | 1 175 | 1 425 | 1 550 | |
| Entre contactos con la cuchilla abierta (kV) | 630 | 750 | 1 200 | 1 175 (+205) | 1 425 (+240) | 1 550 (+315) | ||
| Tensión de aguante nominal a la frecuencia del sistema | De fase a tierra y entre fases con la cuchilla cerrada | En seco a 1 min (kV Eficaz) | 230 | 275 | 460 | 460 | 520 | 620 |
| En húmedo a 10 seg (kV Eficaz) | 230 | 275 | 460 | 460 | 520 | 620 | ||
| Entre contactos con la cuchilla abierta | En seco a 1 min (kV Eficaz) | 265 | 315 | 530 | 520 | 610 | 800 | |
| En húmedo a 10 seg (kV Eficaz) | 265 | 315 | 530 | 520 | 610 | 800 | ||
| Tensión de aguante nominal a impulso por maniobra | De fase a tierra (kV) | NA | NA | NA | 950 | 1 050 | 1 175 | |
| Entre fases (kV) | NA | NA | NA | 1 425 | 1 575 | 1 760 | ||
| Entre contactos con la cuchilla abierta (kV) | NA | NA | NA | 800 (+295) | 900 (+345) | 900 (+450) | ||
| Corriente nominal (A) | 2 000 | 2 000 | 2 000 | 2 000 | 2 000 | 2 000 | ||
| Corriente de aguante | Corta duración (kA Eficaz) | 40 | 40 | 50 | 50 | 50 | 50 | |
| Valor pico (kA) | 104 | 104 | 130 | 130 | 130 | 130 | ||
